ジムニーJA22Wへヒッチメンバー取り付けた


あまりにも荷物載らないジムニー JA22W へヒッチメンバーを取り付けます。購入したのはワイルドグース製のマルチヒッチメンバーです。
きれいな箱で、中もきれいにビニールに包まれて届きました。ずっしりと重たい。


取り付け前の関連しそうな部分の構成はこんな感じ。

  • マフラー:ロッソモデロ GT-8
  • タンクガード:不明
  • バンパー:不明
  • サス:1インチアップ

まずは、干渉したタンクガードをサンダーで削ります。結局のところ、パーツに手を加えたのはこのタンクガードだけ。あと、ワッシャー9mm分を補うため、近所のホームセンターでM10、M12 の 1.25 ピッチのボルトを買ってきました。


ガムテープのラインで切り落としたのと、あと見えているタンクガードのボルトのL時になった手前が干渉したので削りました。始めに決めたガムテープの位置では足りなかったので、もう少し下の位置で切り落としました。


一人で持ち上げますが重たい。


20180203164036.jpg分厚いし、右側のしたに見える部分、中央部は△状のド太い鉄の棒で補強されてます。


さらに、ここ。バンパーと接触するので、3mm ワッシャーを 3 枚束ねて 9mm 下げました。


サクッと取り付け完了。そう、写真の中央部、ここ干渉するので削りました。





写真は2枚ですが、後で1枚追加です。

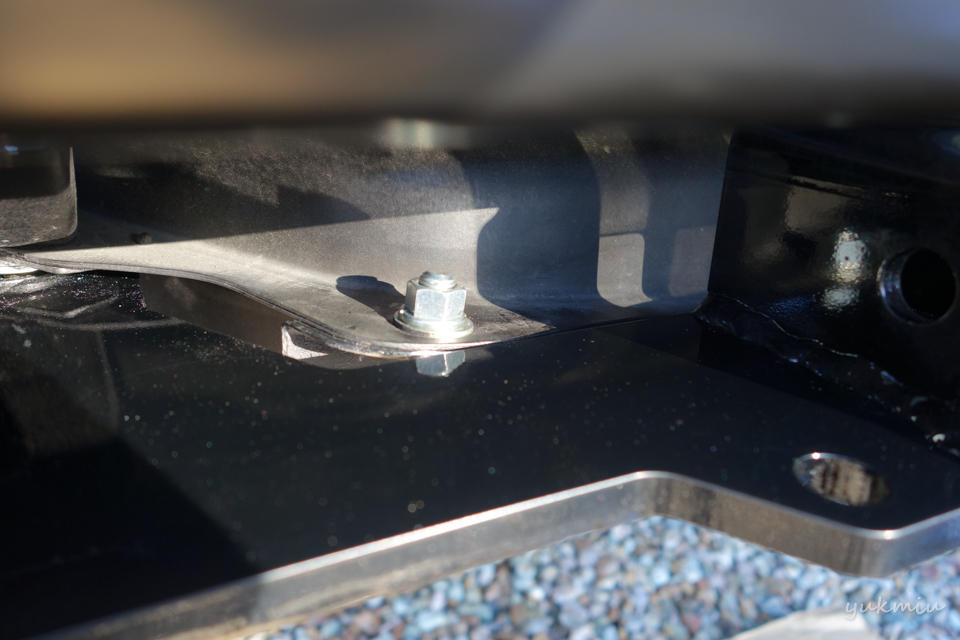

削った所はこんな感じ。


ってことで取り付け完了。しかし7極ソケットどこつけようか。バンパーとヒッチメンバの板の間は 60mm 程。そんな小さな7極ソケット無いし。
